產品詳情

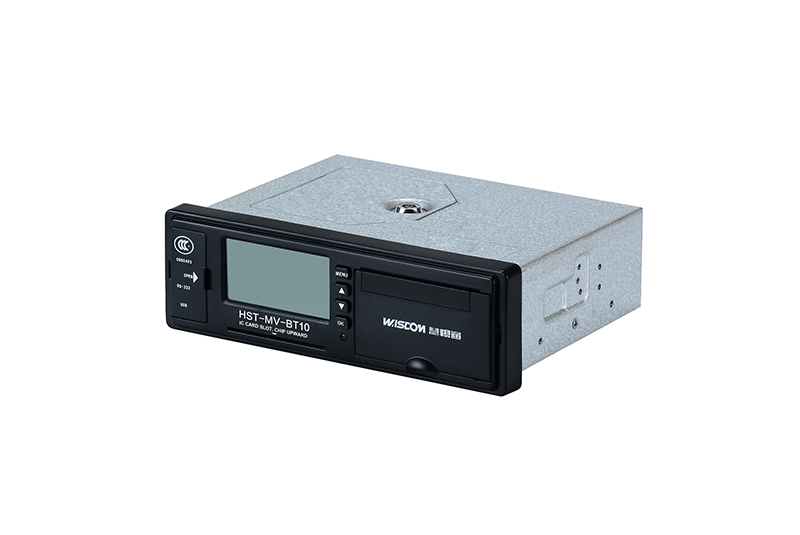

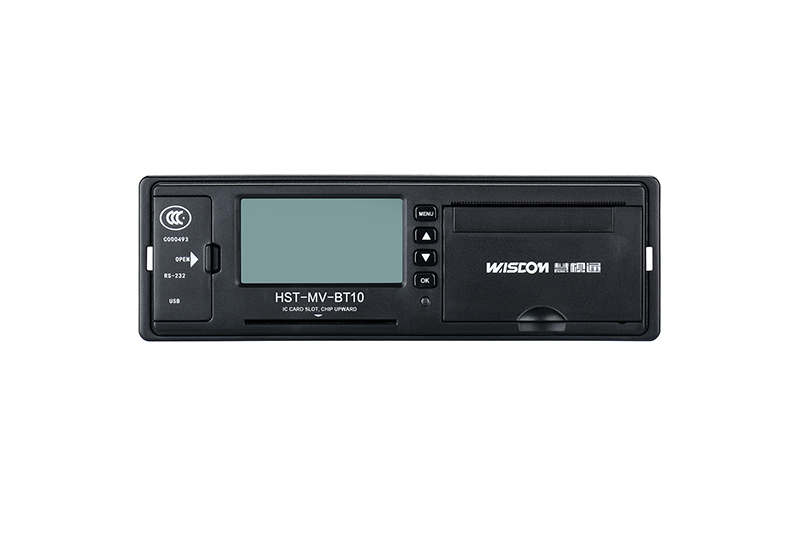

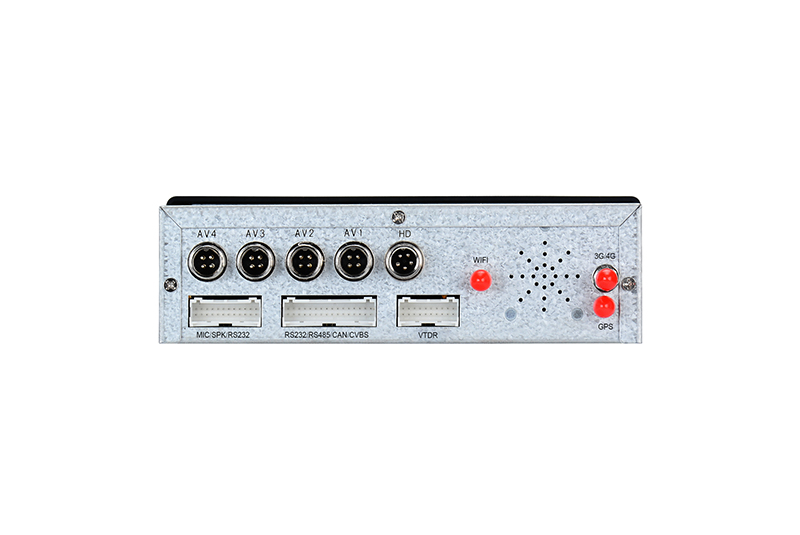

HST-M汽車行駛記錄儀是針對客運車輛、貨物運輸車輛行業研發的一款3G/4G視頻車載無線終端，是一款集成遠程實時視頻、本地視頻保存、拍照、北斗定位調度、汽車行駛記錄儀為一體的多功能車載主機，產品符合JT/T 794-2011、JT/T 1076-2016、GB/T 19056-2012行駛記錄儀標準。采用靈活的模塊化設計，可根據不同用戶需求進行裁剪，采用1 DIN嵌入式安裝方式，滿足不同行業應用的需求，多達5個數據通訊接口（4個RS-232、1個RS-485，2個CAN），支持2路SD卡，單張SD卡最大128GB，總容量可達256G。滿足不同需求場合錄制要求。設備內置文本播報功能、TDD-LTE、FDD-LTE、TD-SCDMA、WCDMA、EVDO、CDMA及GSM等多種通訊模式，免提通話，128*64點陣人機界面顯示等，可支持歷史行駛數據記錄打印等。
可同時對接5路攝像頭，4路AHD 720P和1路IPC攝像頭，最高5路720P清晰度本地保存，同時5路CIF格式上傳，5路音頻輸入和1路視頻預覽輸出，11路開關量輸入檢測，3路開關量輸出控制，DC 9-32V寬輸入電壓范圍，獨有的電源分級省電模式，可根據不同的工作狀態進入不同的省電或休眠狀態，休眠時最低功耗≤0.5W，并可通過ACC喚醒。GPS天線故障檢測，同時支持紅外線遙控、USB數據導出、遠程歷史視頻檢索、下載等功能。
本終端符合：
?GB/T 19056-2003 汽車行駛記錄儀
?JT/T 794-2011 道路運輸車輛衛星定位系統車載終端技術要求
?JT/T 808-2011 道路運輸車輛衛星定位系統終端通訊協議及數據格式
?JTT 1076-2016 道路運輸車輛衛星定位系統車載視頻終端技術要求
|
序號 |
項目 |
指標 |
備注 |
|
|
1 |
視頻輸入/輸出 |
視頻輸入 | 模擬CVBS AV信號，1V/Vp-p | |
| 輸入路數 | 4路 | |||
| 視頻制式 | NTSC + PAL | |||
| 視頻輸出 | 模擬CVBS AV信號，1V/Vp-p | |||
| 輸出路數 | 1路 | |||
| 視頻制式 | NTSC+PAL可配置 | |||
| 輸出分辨率 | D1/CIF/QCIF | |||
|
2 |
編解碼性能 |
編碼標準 | H.264 MPEG-4 | |
| 編碼能力 | 4路D1 30fps/8路CIF 30fps | |||
| 解碼能力 | 4路D1 30fps/8路CIF 30fps | |||
| 碼率 | 16K~20Mbps可調 | |||
| 最大分辨率 | 1280*1024 30fps | |||
|
3 |
音頻輸入 |
接口類型 | 4pin航空頭接口 | |
| 輸入路數 | 4路 | |||
| AGC控制 | 自動 | |||
| 采樣頻率 | 8/16K | |||
| 采樣精度 | 16位 | |||
| 輸入模式 | 單端 | |||
|
4 |
存儲 |
FLASH容量 | 128MB | |
| RAM容量 | 256MB | |||
| SD卡 | 單張4GB以上、128GB以下,支持2張SD卡 | |||
|
5 |
定位 |
定位精度 | ≤15m(95%概率) | |
| 起動時間 | 熱起動≤5s | |||
| 冷起動 | ≤45s | |||
| 重復定位 | 1s | |||
|
6 |
音頻輸出 |
接口類型 | 2芯DJ2.8接口 | |
| 輸出路數 | 1路 | |||
| 輸出功率 | 2.5W/4Ω | |||
| 靜音功能 | 支持 | |||
|
7 |
通訊性能 |
模塊波段 | UMTS:850/900/1900/2100MHzHSUPA/HSDPA:850/1900/2100MHzGSM/GPRS/EDGE:850/900/1800/1900MHz | |
| 傳輸速率 | TDD-LTE（112/30Mbps）、FDD-LTE（150/50Mbps）、WCDMA（42/5.76Mbps） | |||
| 支持協議 | 支持UDP,TCP/IP 協議 | |||
| 語音服務 | HR/FR/EFR和AMR | |||
| 短信服務 | SMS | |||
| 發射功率 | EGSM850/900 2W，GSM1800/1900 1W，WCDMA 0.25W | |||
|
8 |
WIFI |
發射頻率 | 2.4GHZ |
空曠環境下 |
| 通訊距離 | ≥100m | |||
| 通訊速率 | 11M/54M/150M | |||
| 標準 | IEEE 802.11b/g/n | |||
|
9 |
顯示屏 |
顯示類型 | STN，白色背光，灰底藍字； | |
| 顯示視窗尺寸 | 55*27.5mm | |||
| 分辨率 | 128*64點陣，點間距0.43*0.43mm； | |||
| 顯示字數 | 可顯示4行，每行8個漢字。 | |||
|
10 |
行駛記錄 |
速度誤差 | ±2km/h（40km/h～60km/h變化情況下） | |
| 里程記錄 | ±0.1km（測量距離為5km時） | |||
| 時間誤差 | ±5S（24小時內） | |||
| 駕駛記錄 | 15天或≥10萬條 | |||
|
11 |
電源 |
工作電壓范圍 | DC +9～+32V | |
| 工作電流 | ≤500mA（12V DC典型值） | |||
| 最大電流 | ≤4A(打印時) | |||
| 功耗 | ≤ 6W（12V DC） | |||
| 待機功耗 | ≤ 1W（12V DC） | |||
| +12V輸出電流 | ≥2A | |||
| +5V輸出電流 | ≥1A | |||
| +VCC輸出電流 | ≥0.5A | |||
|
12 |
打印 |
打印方式 | 熱敏 | |
| 打印速度 | 62.5mm/s | |||
| 打印寬度 | 48mm | |||
| 分辨率 | 每毫米8個點 | |||
| 打印紙直徑 | ≤30mm | |||
|
工作環境 |
HST-M |
|
工作電壓范圍 |
9-32V |
|
工作溫度 |
-30℃～+70℃① |
|
儲存溫度 |
-40℃～+85℃ |
|
相對濕度 |
5％～95％ |
|
大氣壓力 |
86 kPa～106kPa |
|
外形尺寸(寬*高*深) |
180mm*53mm*103mm |
|
重量 |
≤850g |
